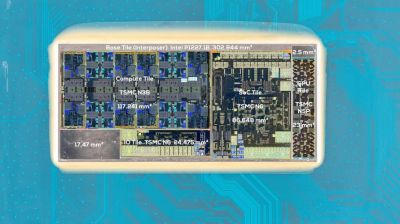

在芯片技术快速发展的今天，英特尔最新推出的Arrow Lake处理器为市场带来了新的惊喜和期待。根据最近芯片行业分析师Andreas Schilling曝光的晶圆透视图，我们得以一窥其内部结构以及各个核心模块的布局。这款处理器不仅是英特尔的一次重大技术革新，也是其完全依赖台积电制造工艺的重要里程碑，标志着英特尔在高性能桌面处理器领域的新阶段。
Arrow Lake处理器的核心是标准的多芯片布局，采用了复杂的Chiplet技术，进一步推动了计算模块的性能和效率。具体Arrow Lake的酷睿Ultra 200S处理器由几大主要模块组成，其中Compute Tile（计算模块）使用了台积电的先进N3B制程技术，面积为117.241平方毫米。这种先进制程技术为处理器提供了卓越的性能和能效比，使其在处理复杂计算任务时表现更加出色。
除了计算模块之外，Arrow Lake还包括输入输出模块（I/O Tile）和系统单元模块（SoC Tile）。其中，I/O Tile采用了台积电N6工艺，面积为24.475平方毫米，整合了多个控制器和接入点，包括雷电4控制器、PCIe Express缓冲器以及显卡连接接口，保证了数据传输的高速与稳定。SoC Tile同样采用N6工艺，面积为86.648平方毫米，为其提供了更多的PCIe PHY、显示引擎、媒体处理单元以及DDR5内存控制器，确保了处理器的高效能和现代化接口支持。
在Arrow Lake的图形处理能力方面，其GPU Tile集成了四个强大的Xe核心和Arc Alchemist渲染单元，旨在满足高端游戏和图形应用的需求。这种图形架构的设计不仅提升了图形处理能力，还为用户带来了更加真实细腻的视觉体验。
从整个设计布局上看，英特尔在Arrow Lake中引入了革命性的L3数据缓存结构，为不同核心结构提供了更灵活的共享机制。具体而言，Arrow Lake首次实现了性能核心（P-core）和能效核心（E-core）之间的共享L3高速缓存配置，使得每个P-core均可直接访问额外的36MB L3缓存。这种设计的实现不仅提升了能效核心的性能，还有效减少了数据访问延迟，增强了整体系统性能。
值得注意的是，处理器的每个P核都配备了3MB L3高速缓存，而每个E核集群也具备3MB的L2缓存，两个L2缓存间通过快的互联网络连接，从而保证模块间的高效通信。这种多层次的缓存策略在设计上考虑了热密度的分布，以优化能效和处理性能。
尽管Arrow Lake在技术上有诸多创新和改进，但在初步的性能测试中却未能达到部分用户的预期，甚至在某些游戏性能测试中，表现略逊于第14代酷睿处理器，如i9-14900K。分析指出，这可能是由于其模块之间的延迟问题导致的。对此，英特尔目前正在积极通过固件更新来解决这一性能瓶颈，力争尽快提升用户体验。
英特尔的Arrow Lake处理器不仅代表了该公司在桌面处理器领域的重要新进展，同时也体现了其在技术创新和生产工艺方面的不断进步。作为首款全面依赖台积电制造的桌面处理器，Arrow Lake促使业界更加关注Chiplet技术的广西和应用，为未来的计算性能提升提供了新的方向。相信在进一步优化和改进之后，Arrow Lake将会在市场中发挥出它应有的强大性能，满足越来越高的用户需求。
